2020/06/09

EV/PHEVのバッテリーシステムで採用される様々な要求事項に対応したコネクタを紹介

近年、自動車のトレンドとなっている電気自動車(EV)やプラグインハイブリッド車(PHEV)には、そのバッテリー特性を十分に引き出すため、電池セルの状態を監視するバッテリー管理システム(BMS)が必要となってきております。日本航空電子工業(JAE)では、このBMSに要求される様々なコネクタを取り揃えております。

EV/PHEV市場とバッテリーシステム向けコネクタのトレンド

世界各国において、環境規制の厳格化や大気汚染の防止政策を背景に近年、電気自動車(EV)やプラグインハイブリッド車(PHEV)の需要が急速に高まってきております。このEV/PHEVには数多くの電池セルが搭載されており、その性能を充分に発揮する為、電池セルの状態を常に監視するバッテリー管理システム(BMS)が必須となります。BMSに使用されるコネクタには小型・低背などの様々な要求事項があり、日本航空電子工業(JAE)ではこれら要求事項にあった豊富なバリエーションのコネクタを取り揃えています。 次のセクションではBMSコネクタの使用例とその製品の特長を説明します。

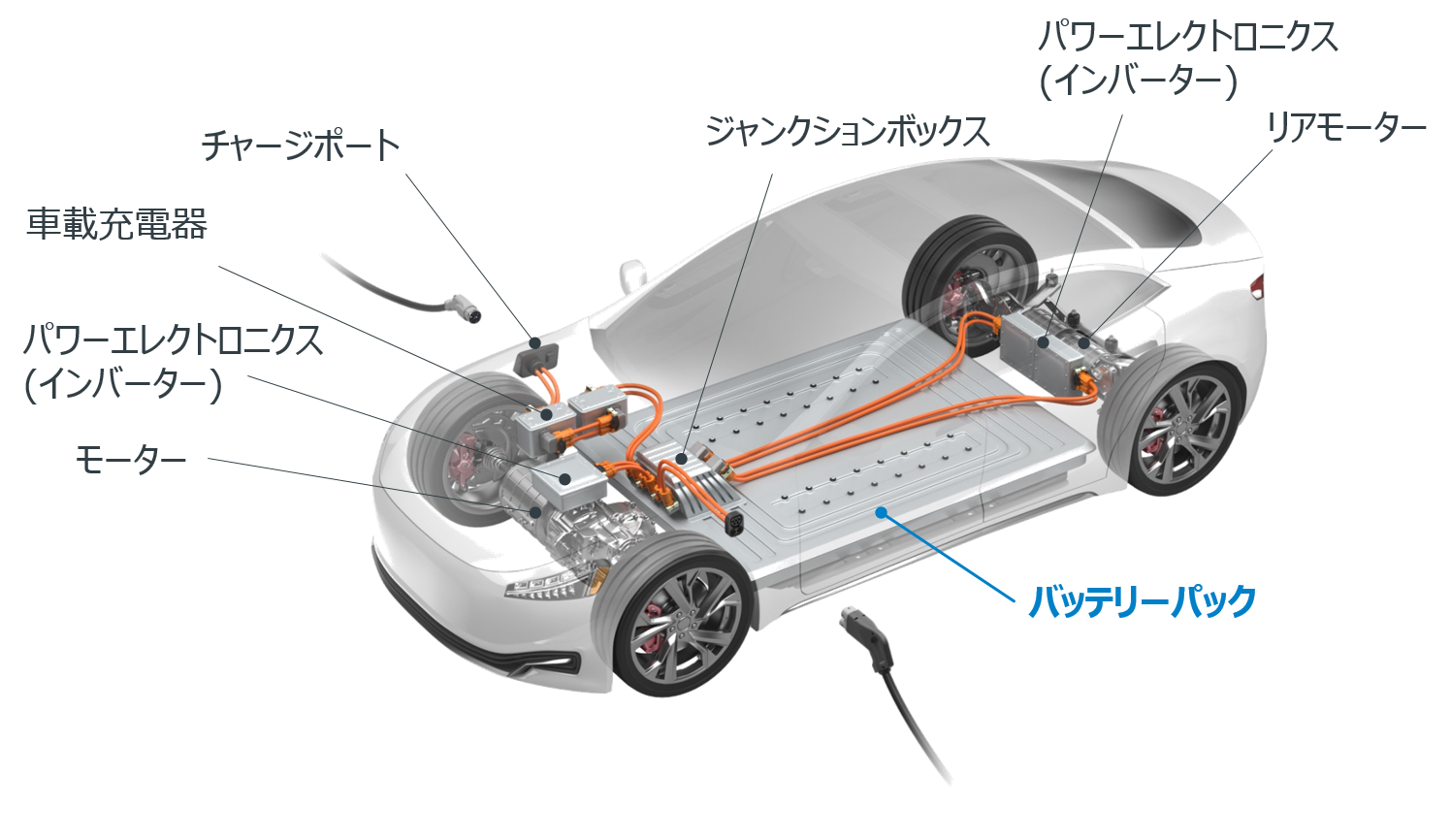

electronic vehicle structure

バッテリーシステム向けコネクタの使用例

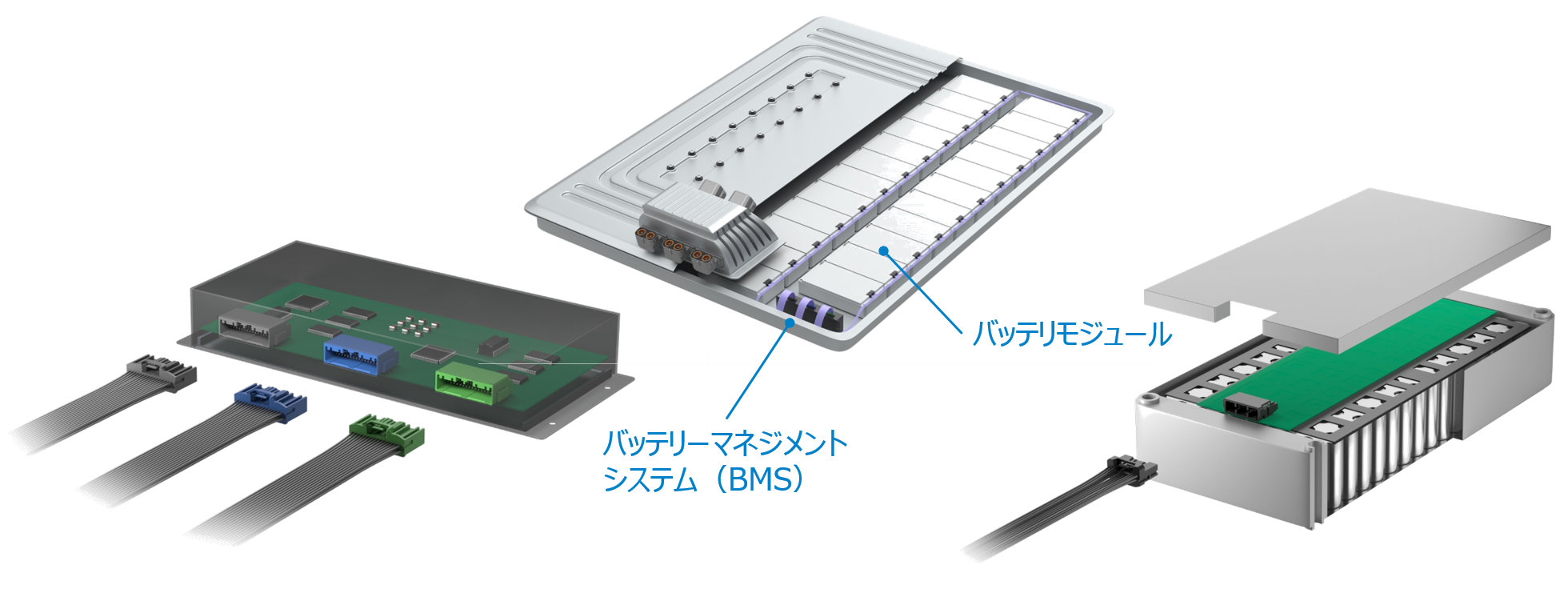

battery management system structure

EVに搭載されるバッテリーユニットは、バッテリーモジュールと電池セルの状態を監視するバッテリー監視システム(BMS)で構成されており、このモジュール間に日本航空電子工業(JAE)が開発した様々な自動車コネクタが採用されております。
バッテリーに繋がる箇所では高電圧、誤嵌合を防止する為の嵌合キー違いの要求や自動車に設置される場所によりコネクタには小型・低背といった様々な要求事項があり、自動車コネクタとして採用実績が高い日本航空電子工業(JAE)の開発したコネクタはこの要求にお応えします。 次のセクションではBMSで採用されているコネクタの製品特長を説明します。

自動車向けカタログ
ダウンロード

バッテリーシステム向けコネクタ 豊富なバリエーションと特長

日本航空電子工業(JAE)ではバッテリーシステム向けコネクタとして以下、豊富な製品バリエーションを取り揃えています。

  MX34シリーズ MX84Bシリーズ MX77シリーズ
端子サイズ(ピン幅) 0.64 mm 0.4 mm
嵌合部ピッチ 2.2 mm 信号部:1.8 mm、電源部:2.1 mm
外形サイズ
※ソケット40芯
厚み寸法 21.3 mm MX77A:13.5 mm
MX77D:9.5 mm
幅寸法 47.1 mm 46.9 mm
奥行寸法 15.2 mm 17.0 mm
インシュレーター材 ピン側SMTタイプ : UL94 V-0
その他 : UL94 HB
UL94 V-0 ピン側 : UL94 V-0
ソケット側 : UL94 HB
ソケット側 ・ケーブル接続仕様であり、コンタクトは外力に強いボックスタイプで接触部はこじりに強く、実績のある2枚バネ構造
・プリセットリテーナによりハーネス作業によるコンタクトの半挿入を確実に検知
・ロック部に外部荷重保護用のブリッジを設けて、作業上の高い安全性を確保 ・MX77AはMX34/MX84同様、ロック部に外部荷重保護用のブリッジ構造あり
・MX77Dはロック部のケーブル巻込み低減を考慮しつつ、ブリッジ構造を無くして、更なる低背化を実現
ピン側 豊富なバリエーション
・ライトアングルのDIP、SMTタイプ
・ストレートのDIP、SMTタイプ
・中継タイプ
・ライトアングルのDIPタイプ
・中継タイプ
ライトアングルのSMTタイプ
(基板実装強度UPのためのレグ有り)
芯数 3~40 7~40 4~40

自動車向けカタログ
ダウンロード

MX34シリーズ

BMS connector mx34

・0.64mmサイズ端子品で車載用途に求められる様々な要求に対応し数多くの市場採用実績を誇る
・ピン側は接続形態の違いにより、豊富なバリエーションを用意
・評価試験は、USCAR2規格にて実施

MX34 - 製品一覧

MX84Bシリーズ

BMS connector mx84

・より高い安全性に対する要求から、インシュレータ部品に難燃性に優れたUL94 V-0材を使用
・構造及び外形寸法は車載市場で豊富な実績があるMX34と同じ
・ピン側は、ライトアングルのDIP仕様の基板接続タイプ、中継用のケーブル接続タイプの2種を用意
・評価試験は、LV214規格にて実施

MX84B - 製品一覧

MX77シリーズ

BMS connector mx77

・省スペース化ニーズの高まりを受け、0.4mmサイズ端子を採用した低背仕様のシリーズ
・ケーブル接続タイプとなるソケット側は標準タイプ(MX77A)に加え、より薄型化したMX77Dを用意
・MX77DではAVSS 0.3mm2及びISO(Thin wall) 0.35mm2のケーブルを全キャビティに適用可能(MX77Aは両端箇所のみ)
・ピン側は自動実装に対応したライトアングルのSMT仕様の基板接続タイプ ・評価試験は、USCAR2規格にて実施

MX77 - 製品一覧
