2021/12/01

JL10シリーズ産業用コネクタソリューション

サーボモータ、ロボット、工作機械などの産業機器向け丸型コネクタ「JL10シリーズ」

日本航空電子工業(株)はMIL規格適合のねじと、ワンタッチロックの2WAY嵌合可能な丸型防水コネクタ「JL10シリーズ」を開発し、産業機器のインターフェース用途として幅広いお客様にご提供させていただいています。ワンタッチロック嵌合に対応していることで、ねじ嵌合に比べ作業性が良い、振動環境においても嵌合の緩みが発生しない、確実な嵌合で防水不良を防げるといったメリットがあります。
本製品は、MIL-DTL-5015規格に準拠した丸型コネクタとして、一般的な産業機器に用いられていますが、昨今、従来製品の堅牢性、作業性向上、信頼性に加え、より小型化の要求が増えてきております。そこでMIL規格とは異なるオリジナル配列を採用することで、従来のJL10コネクタに比べ、より小型化した製品も追加しています。

JL10シリーズの概要

本製品はレセプタクルにねじ山とワンタッチロックの溝を設け、ねじとワンタッチのいずれのタイプのプラグコネクタも嵌合できます。レセプタクルの外形寸法と取付け穴寸法を従来のMIL規格と同じとしましたので、装置本体の設計を変更することなく、コネクタを置き換えるだけでインターフェイスをワンタッチロックタイプにバージョンアップすることができます。

耐振性・耐油性に優れUL、TÜV認定を取得、IP67の防水、防塵性を有しレセプタクルは単体防水構造(2E)と嵌合防水構造(2A)があります。

ワンタッチ嵌合ねじ嵌合兼用コネクタイラスト

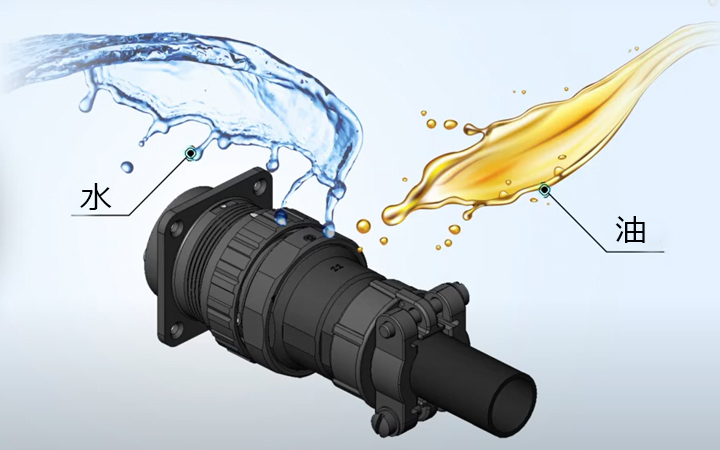

防水、耐油性のコネクタ イメージ

製品ページはこちら

注意事項

JL10プラグはMIL規格のMSコネクタ互換のレセプタクルには嵌合できませんのでご注意下さい。

  レセプタクル プラグ 嵌合 防塵/防水
組み合わせ MIL規格のMS-A/Bコネクタと
嵌合互換コネクタ
JL10 NG NG
MIL規格のMS-A/Bコネクタと
嵌合互換コネクタ
MIL規格のMS-A/Bコネクタと
嵌合互換コネクタ
OK NG
JL10 MIL規格のMS-A/Bコネクタと
嵌合互換コネクタ
OK NG
JL10 JL10 OK OK

※レセプタクル/プラグ共にJL10とする事で防塵/防水性も確保
