小型端末の高機能化・省スペース化に向けたコネクタソリューション

次世代通信規格「5G」の商用サービスが開始され、「高速・大容量」「高信頼・低遅延」「同時多数端末接続」の通信を活用したビジネスが急速に広がりつつあります。
このような環境の中で、スマートフォンやタブレット、スマートウォッチに代表される小型端末においても、5G通信への対応を強化すると共に、更なる高機能化・多機能化に向けた動きが一段と進んでいます。
これらの動きを踏まえ、小型端末の機能強化や省スペース化のお役に立てるコネクタソリューションを、主な小型端末での使用例も交えながら、コネクタタイプ別(外部インターフェイス用コネクタ、基板対基板用コネクタ、FPC/FFC用コネクタ、カード用コネクタ)にご紹介致します。

主な小型端末とコネクタ

スマートフォン 小型端末 コネクタ

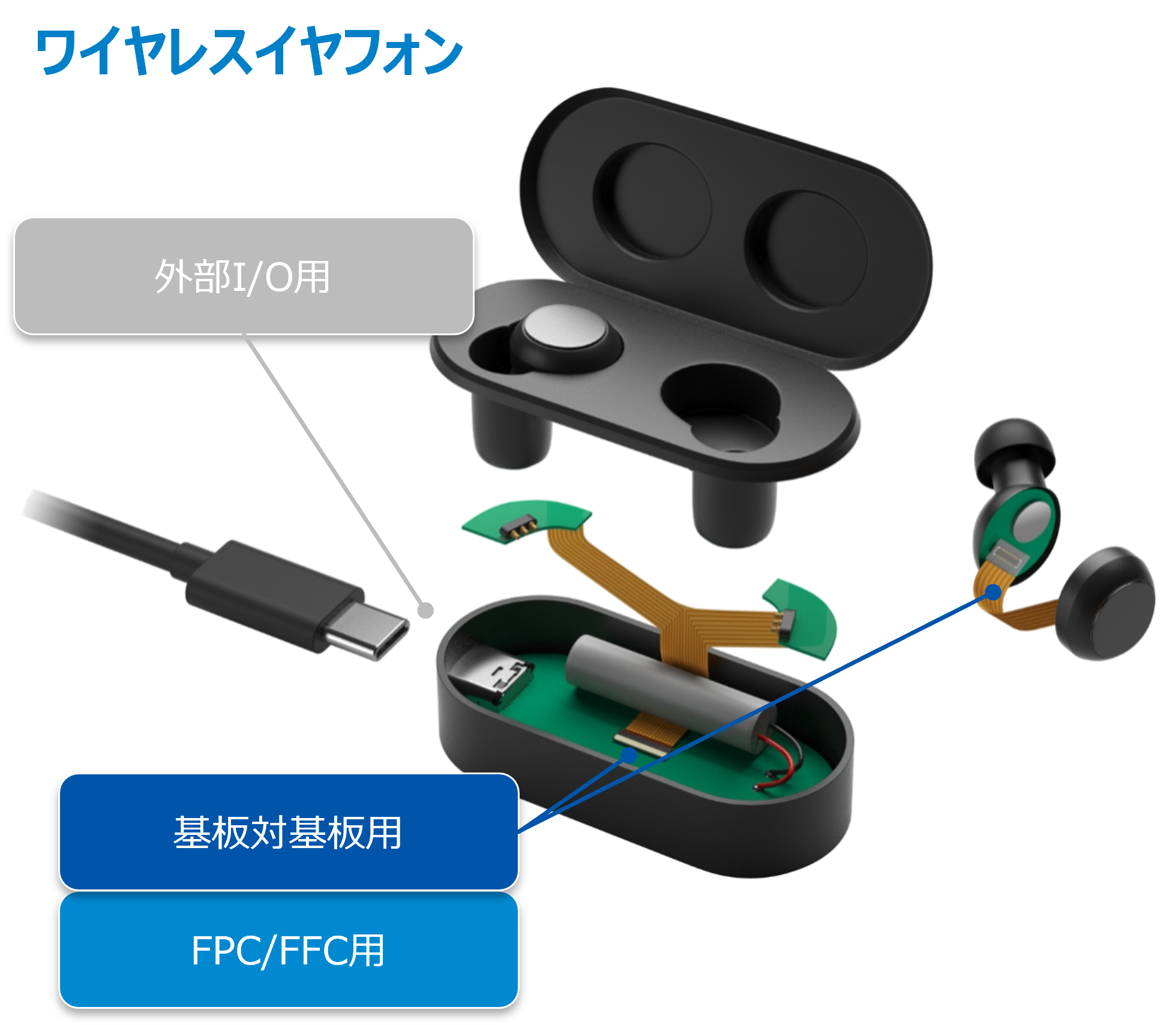

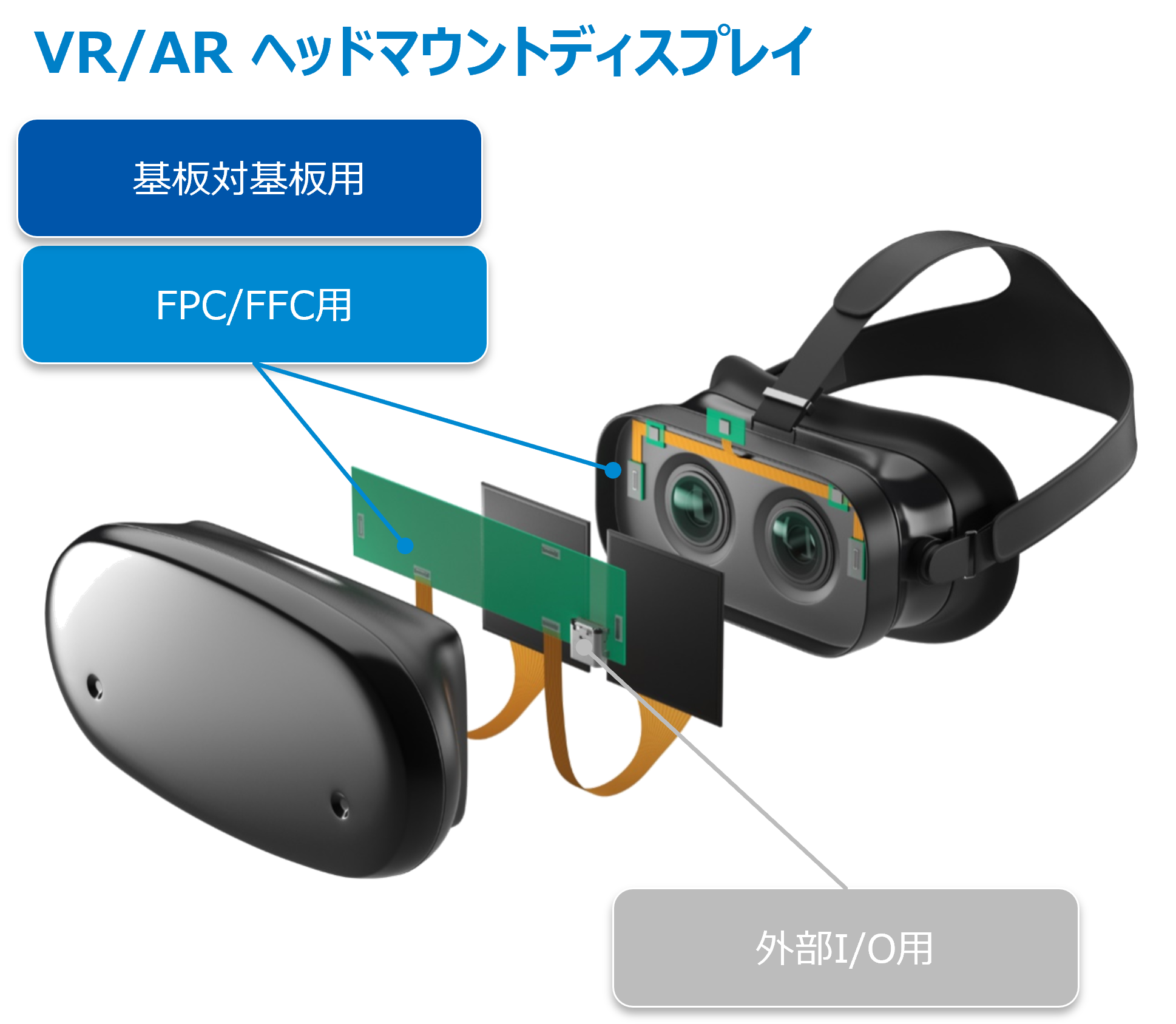

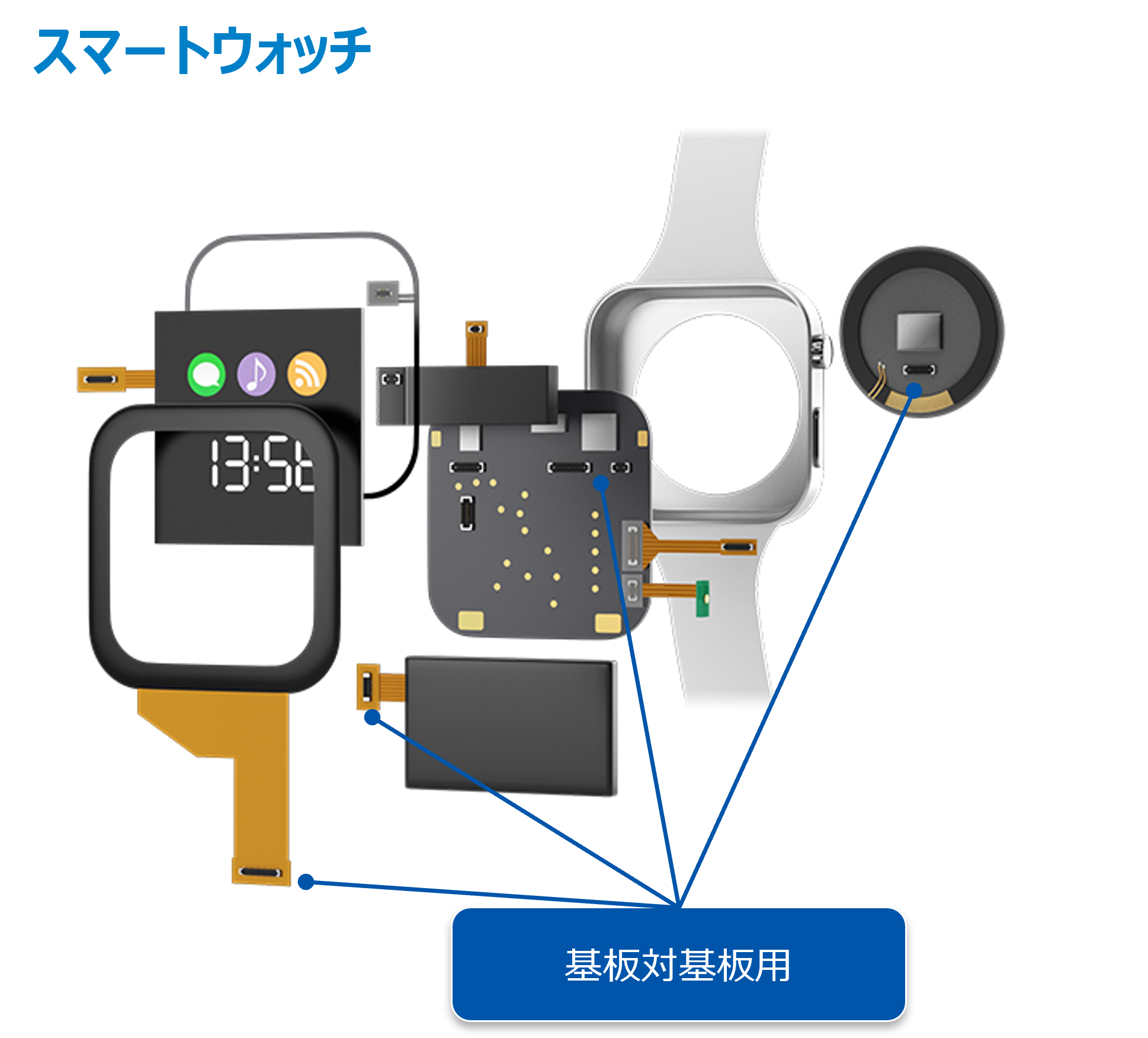

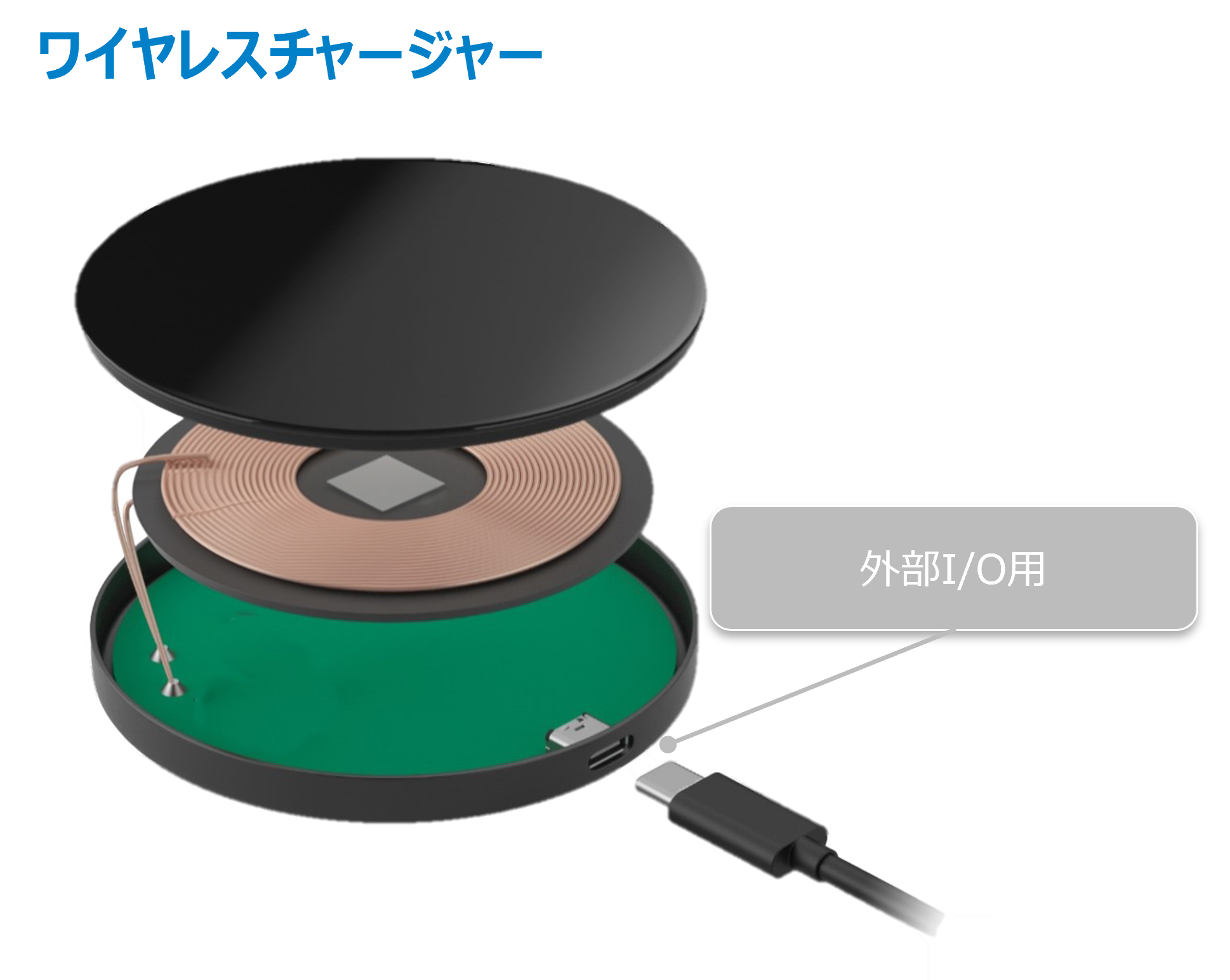

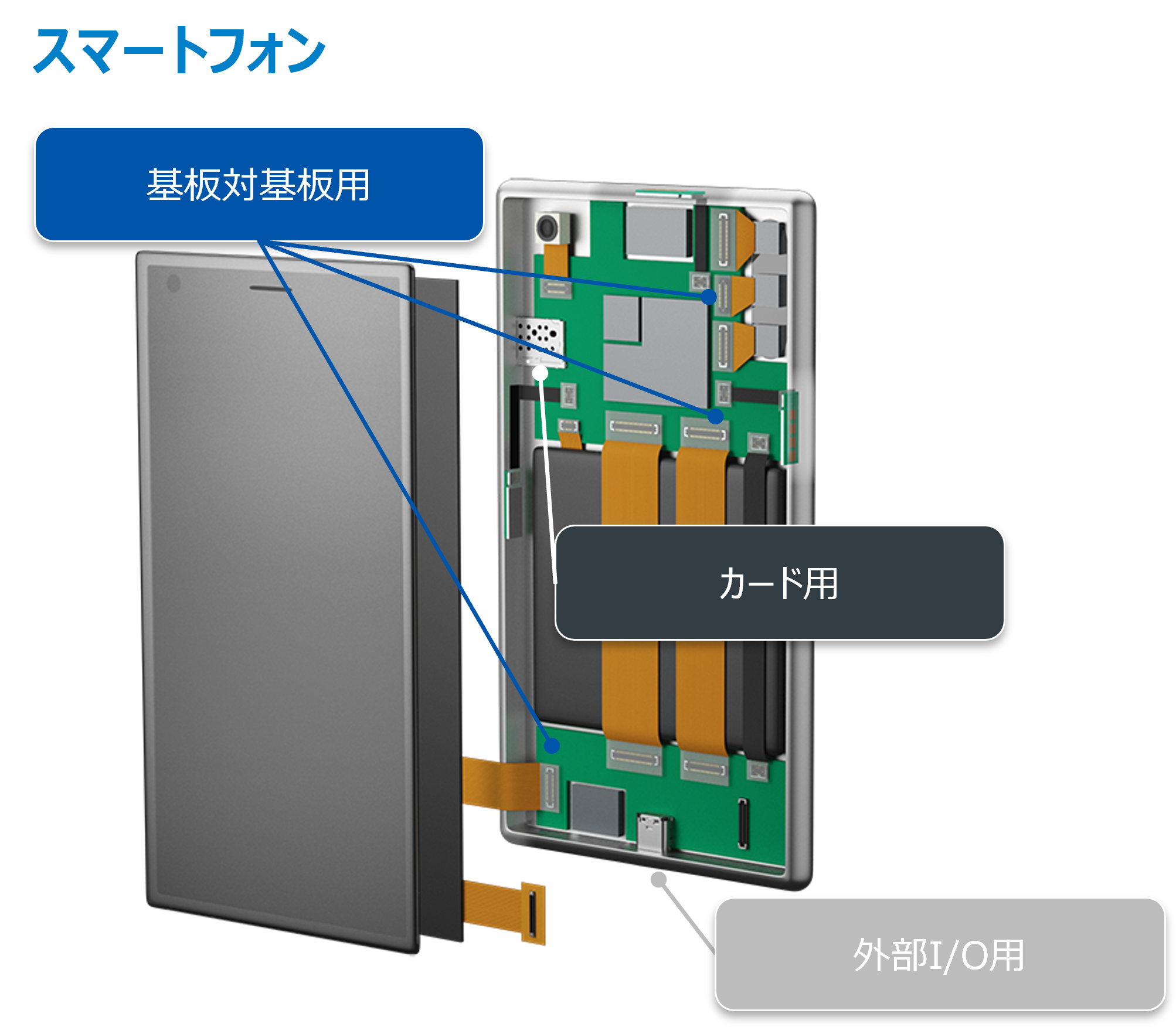

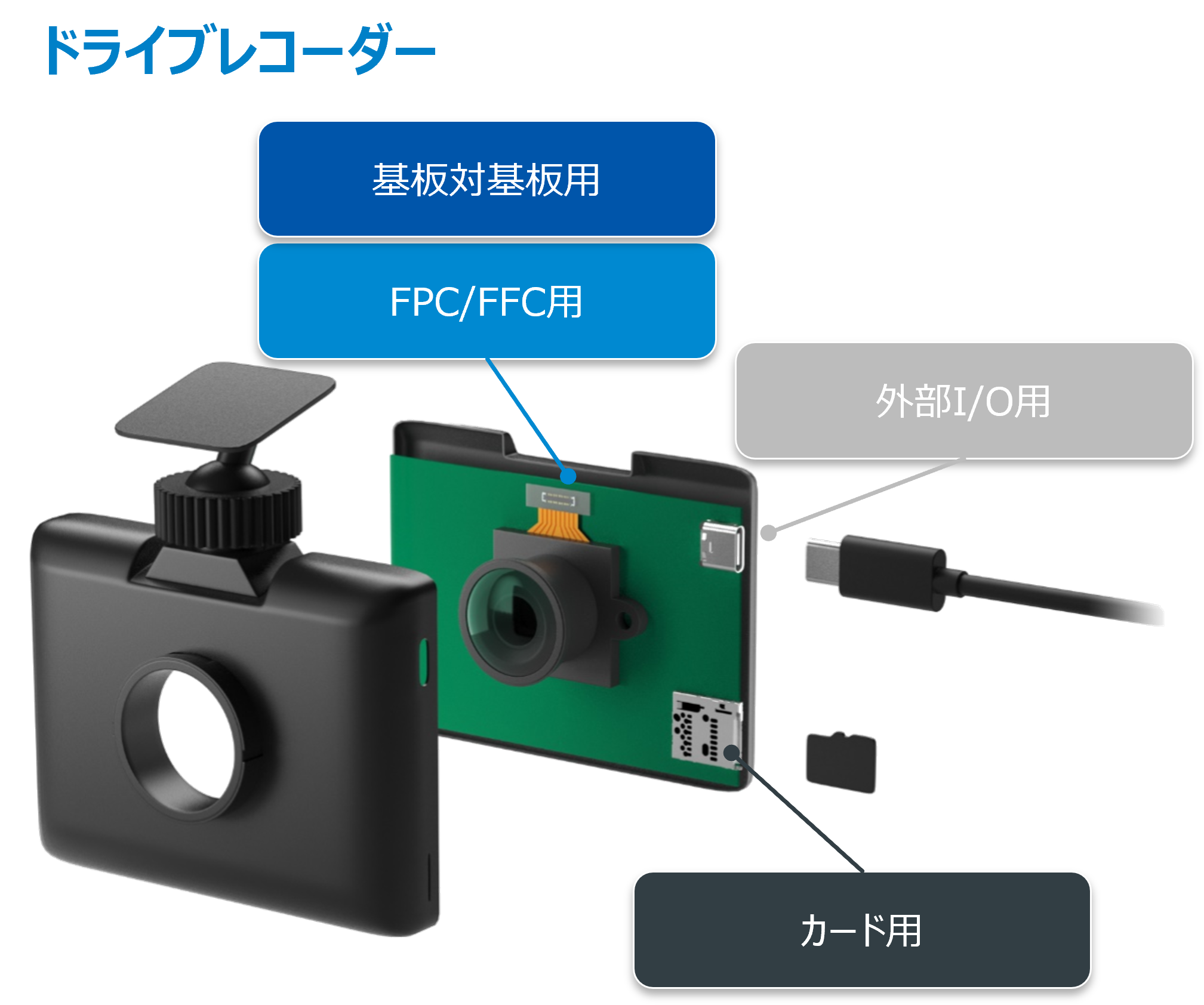

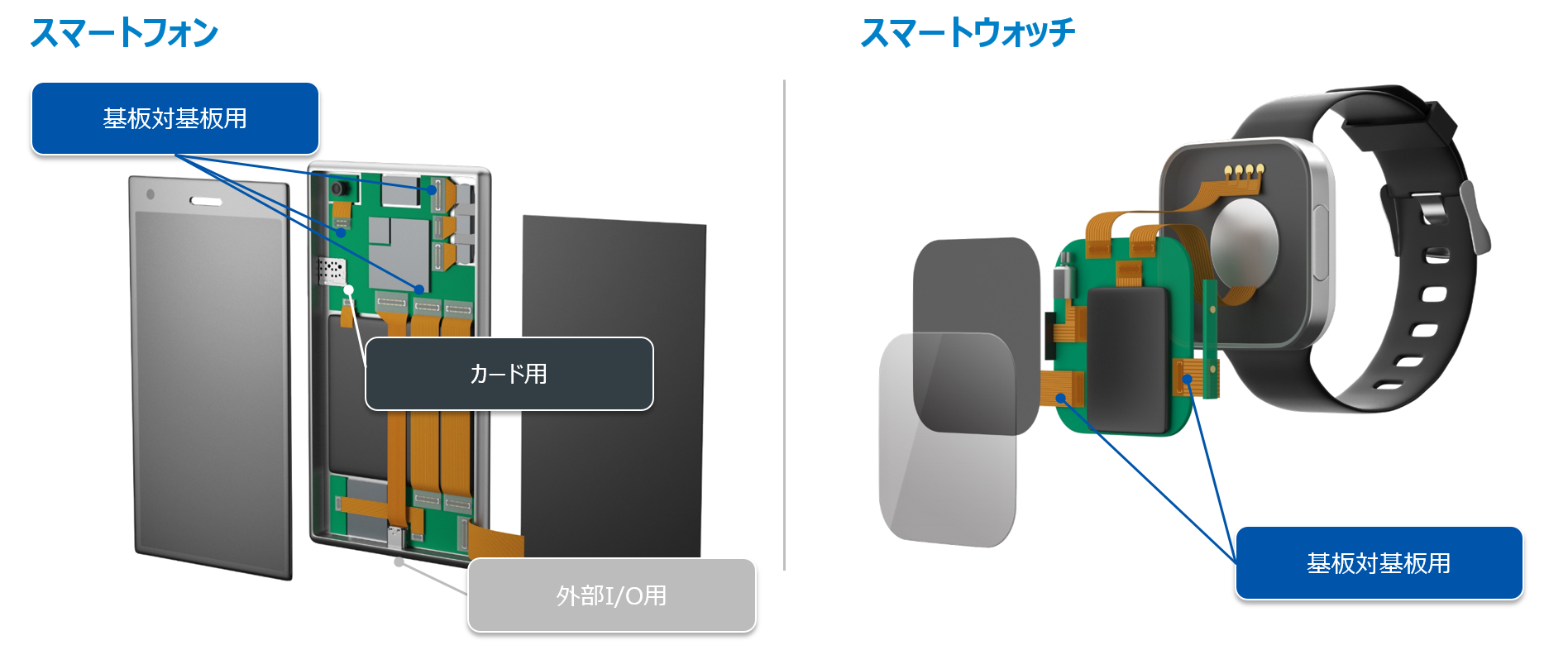

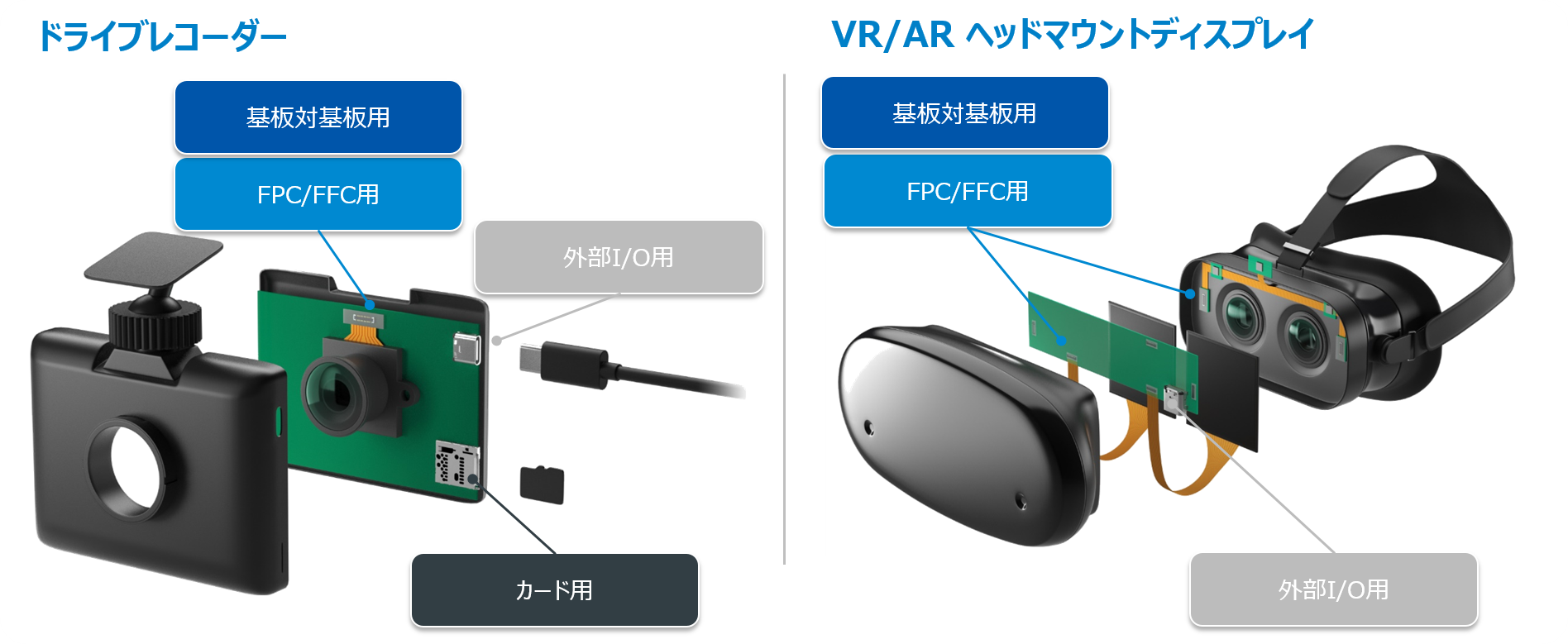

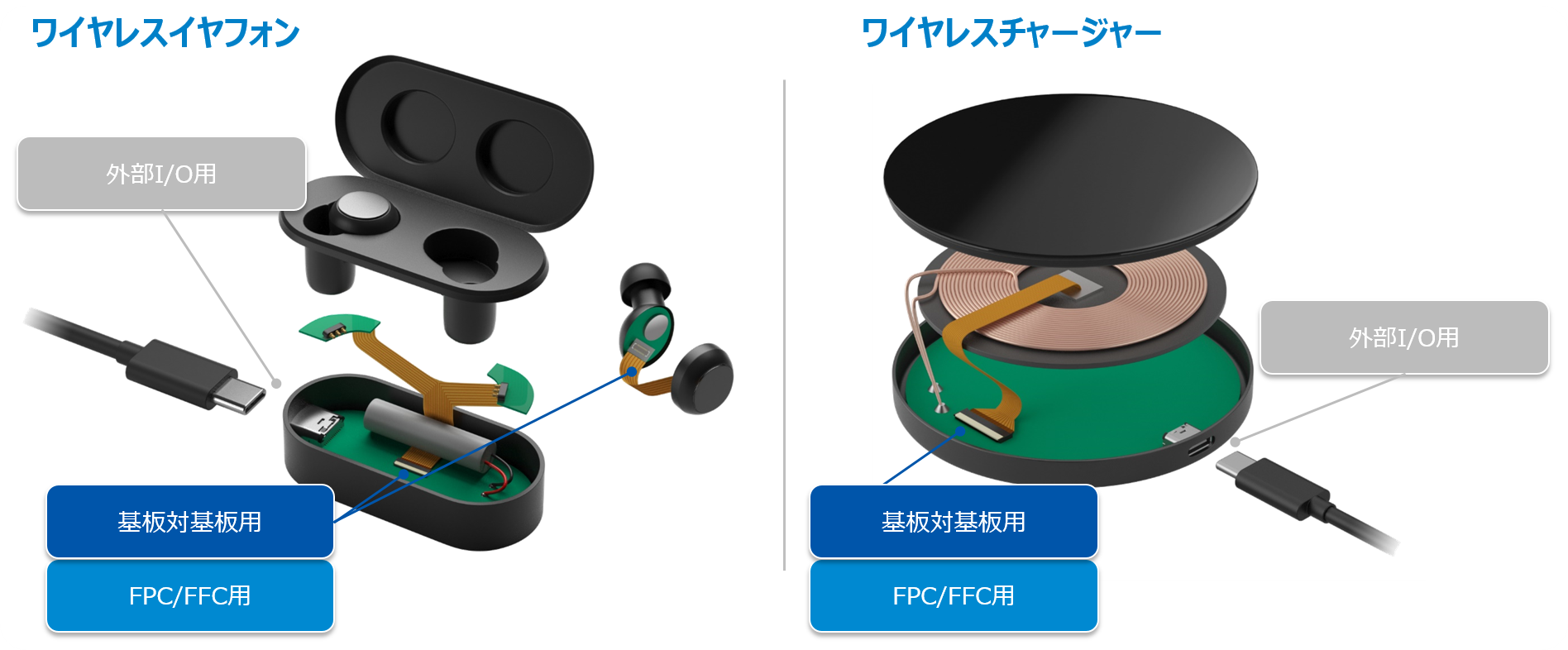

主な小型端末のコネクタ使用例

スマートフォンを代表とする小型端末ではコネクタを実装できるスペースは限られています。
搭載される場所によりコネクタには小型であることや低背であることなど、様々なご要望が求められます。
日本航空電子工業(JAE)は、様々なご要望にお応えできるコネクタを各種タイプ別にご提供しています。


スマートフォン 小型端末 コネクタ

スマートフォン 小型端末 コネクタ

  スマートフォン 小型端末 コネクタ

小型機器用コネクタ
カタログダウンロード

小型端末用コネクタ ラインナップ

日本航空電子工業(JAE)では小型端末用コネクタを数多くご提供しています。 端子間ピッチが0.5mmから0.3mmと小型でありながらリフローでの良好な実装を実現し、安定した品質を維持するため、コネクタの製造プロセスである成型、プレス、メッキ、組立、検査、梱包の各工程を自社にて行っております。 自動機による組立、全数検査、エンボスリール梱包まで高速一貫生産にて行うことで高品質な製品をお届けしています。

外部インタフェース用コネクタ

USB Type-C®コネクタの規格策定に当初から参画し、提案してきたコネクタメーカーとして、豊富なバリエーションを取り揃えています。 機器実装用レセプタクルに加え、プラグ、ハーネス品もご提供致します。

対応規格 コネクタタイプ シリーズ名 外観形状 特長
USB Type-C
USB 3.2
USB4®
Thunderbolt™4
レセプタクル DX07
スマートフォン 小型端末 コネクタ
・プラグの表裏方向を気にせず挿抜が可能なリバーシブル構造
・芯数・基板への実装方法や基板との嵌合位置関係など豊富なバリエーションを準備
・優れたEMI/EMC特性、対寿命性に優れたロック構造
 USB4規格に対応したコネクタ開発にも注力しています。
 【ご興味のある方はこちら】
プラグ
基板実装用
スマートフォン 小型端末 コネクタ
プラグケーブル
接続用
スマートフォン 小型端末 コネクタ
ハーネス
スマートフォン 小型端末 コネクタ

基板対基板用コネクタ

小型低背でありながら、機器組立時の破損を抑制する堅牢タイプをご用意しています。
また、バッテリー接続用で最小クラスの大電流コネクタ「WP10シリーズ」や、スマートフォンなどのモバイル機器に搭載される5Gミリ波アンテナモジュールの中継に最適な高周波対応フルシールド基板対基板(FPC)用コネクタ「Wave-stack™」 WP16RSシリーズもラインナップしています。
自動機による一貫生産体制により、品質を重視し安定した供給を実現しています。

コンタクトピッチ(mm) シリーズ名 外観形状 寸法(mm) 面積
(30芯)
mm²
容積
(30芯)
mm³
芯数 特長
嵌合高さ 幅(30芯) 長手(30芯)
0.35 WP27D
スマートフォン 小型端末 コネクタ
0.7 1.9 7.8 15 10 10,24,30,
34,38,40,
50,54,60
2本の電源用
ホールドダウン付き
0.35 WP26DK
スマートフォン 小型端末 コネクタ
0.6 1.9 7.8 15 9 10,16,24,
30,34,40,
48,50,60
2本の電源用
ホールドダウン付き
嵌合時の破損防止アーマー付き
0.35 WP66DK
スマートフォン 小型端末 コネクタ
0.6 1.6 7.5 12 7 6
8
30
2本の電源用
ホールドダウン付き
嵌合時の破損防止アーマー付き
小型サイズ
0.3 WP56DK
スマートフォン 小型端末 コネクタ
0.6 1.6 6.8 11 7 26 2本の電源用
ホールドダウン付き
嵌合時の破損防止アーマー付き
世界最小レベルピッチ
コンタクトピッチ(mm) シリーズ名 外観形状 寸法(mm) 面積
(30芯)
mm²
容積
(30芯)
mm³
芯数 特長
嵌合高さ 幅(30芯) 長手(30芯)
0.4 WP10
スマートフォン 小型端末 コネクタ
0.7 2.2 2極:5.7
4極:6.1
2極:13
4極:14
2極: 9
4極:10
信号:2.4極
電源: 4極
バッテリー接続に最適な大電流コネクタ
以下2タイプの品揃え
①電源端子に10Aの通電が可能なタイプ
②電源端子+ホールドダウンで12Aの通電が可能なタイプ
0.35 WP16RS
スマートフォン 小型端末 コネクタ
0.6 2.5 3.6 9 6 信号: 6極
RF: 2極

15GHz以上に対応した高性能な専用RF端子×2を備えたフルシールドコネクタ

スマートフォン 小型端末 コネクタ
日本航空電子工業(JAE)の「Wave-stack™」は、業界トップクラスの市場シェアを誇る内装用基板対基板(FPC)用コネクタWPシリーズの特長である高い接触信頼性、嵌合作業性、堅牢性にAiP接続などに要求される高周波信号品質とEMI対策としての高いシールド性能を加えた「フルシールドタイプの基板対基板(FPC)用コネクタ」のブランドです。
スマートフォン 小型端末 コネクタ
日本航空電子工業(JAE)は、Logical=合理的、 能率的といった製品コンセプトを反映した言葉と端子形状がアルファベットのL形状であることから、「Logical-contact™」と命名し、ブランド化しました。

FPC/FFC用コネクタ

0.5mmピッチ品と0.2mmピッチ品で高さ1mm以下の低背タイプをご用意しています。
奥行も小型化を図り、省スペース化を実現しています。

FPC接続 コンタクトピッチ(mm) シリーズ名 外観形状 寸法(mm) 芯数
(n)
特長
高さ 奥行 適合FPC厚
上下両接点 0.5 FA10
スマートフォン 小型端末 コネクタ
0.9 3.2 0.5(n-1)+2.0 0.2 4
5
6
10
FPCの挿入・抜去時のアクチュエータやスライダーの操作が不要なワンアクション方式
0.2 FR02
スマートフォン 小型端末 コネクタ
0.82 2.96 0.2(n-1)+1.3 0.2 23
41
51
61
LIF (Low Insertion Force)挿入
リアフリップタイプ

カード用コネクタ

nano SIMカードとmicroSDカードに対応したプッシュ-プッシュとプッシュ-イジェクトトレイ品をご用意しています。
低背且つ複数枚のカードを搭載可能な製品も取り揃えています。

対応カード カード排出方式 シリーズ名 外観形状 寸法(mm) 面積
(mm²)
容積
(mm³)
特長
奥行 全高
nano SIM プッシュ-プッシュ SF72
スマートフォン 小型端末 コネクタ
11.20 14.35 1.25 161 201 カードイジェクト量:3.9mm
プッシュ-イジェクトトレイ SF70
スマートフォン 小型端末 コネクタ
13.30 14.8 1.25 197 246 耐落下衝撃性に優れた独自のロック構造
端子部の目視検査/リペアが対応可能な構造
SF78
スマートフォン 小型端末 コネクタ
17.15 21.4 1.30 367 477 2枚のnano SIMカードを
1つのコネクタに搭載可能
nano SIM
&
microSD
プッシュ-イジェクトトレイ ST19
スマートフォン 小型端末 コネクタ
17.49 28.15 1.30 490 637 複合型3in2タイプ
下記2パターンの2枚のカードを
1つのコネクタに搭載可能
 ①nano SIM+microSD
 ②nano SIM+nano SIM
microSD プッシュ-プッシュ ST50
スマートフォン 小型端末 コネクタ
13.7 16.3 1.35 223 301 従来のmicorSDカード及びUHS-II対応microSDカードに適合
カードイジェクト量:3.0mm

小型端末用コネクタカタログ ダウンロード
