2023/02/03

USB4 connector



USB4®認証取得済 USB Type-C® コネクタ 「DX07シリーズ」

USB4は、Version 2.0仕様のリリースによりデータ伝送速度が80Gbpsと、従来規格のUSB 3.2に比べて4倍となります。
更に、トンネリングという仕組みを導入し、パソコンやモニター、その他の周辺機器などをつなぐさまざまなプロトコルを一種類のUSB Type-Cコネクタとケーブルで効率よく接続することが出来る様になったことで、機器の外部インターフェースの簡素化を実現しています。
日本航空電子工業(JAE)は、USB Type-C コネクタの規格策定に当初から携わってきたコネクタメーカーとして、USB 2.0を初めPower DeliveryやUSB 3.2、Thunderbolt™3対応品をはじめ、当社の高速伝送シミュレーション技術を活用して、信号品質などに厳しいUSB4・Thunderbolt4規格の認証を取得したレセプタクルコネクタとケーブルハーネスまで、幅広い製品ラインナップを取り揃えています。

USB4認証取得品 ラインナップ

■レセプタクルコネクタ

オンボードタイプとミッドマウントタイプの二種類があります。
また、それぞれのタイプ毎にセンターハイトが異なる製品をご用意していますので、機器のデザインや基板設計に合わせてお選び頂けます。

USB4 connector

■ケーブルハーネス
USB4認証(TID:4636、7919)を取得しており、量産化検討中です。

★プラグコネクタ (USB4 Gen3規格では認証対象外です)
USB 3.2 Gen2認証(TID:4025)を取得済。
弊社のUSB4 Gen3認証ケーブルハーネスの両端に使用しています。

USB4レセプタクル認証テストに使用される公式テストフィクスチャに搭載されている「Golden Plug」に採用されています。

USB4 Golden Plug
(USB-IFが指定している唯一の認証テストツール)

  外観
形状
特長
仕様
品名 TID
(認証番号)
3Dモデル
レセプタクル
コネクタ(*)

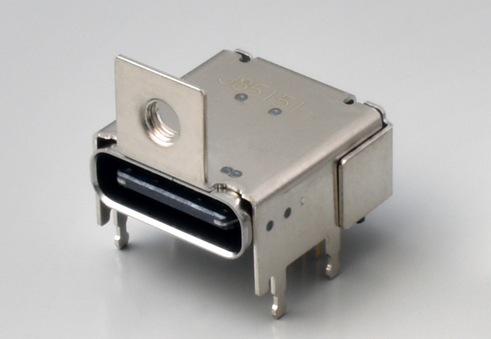

C/H 3.4mm
24極 オンボード
ハイブリッドコンタクト
DX07S024XJ4 7420
C/H 3.4mm
24極 オンボード
ハイブリッドコンタクト
DX07S024XA8 8315

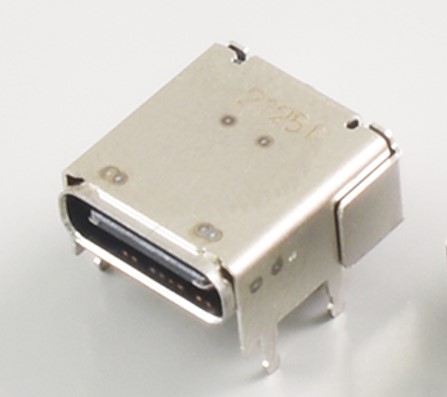

C/H 1.57mm
24極 オンボード
2列SMT
Thunderbolt 4認証品
DX07S024JAA 4729

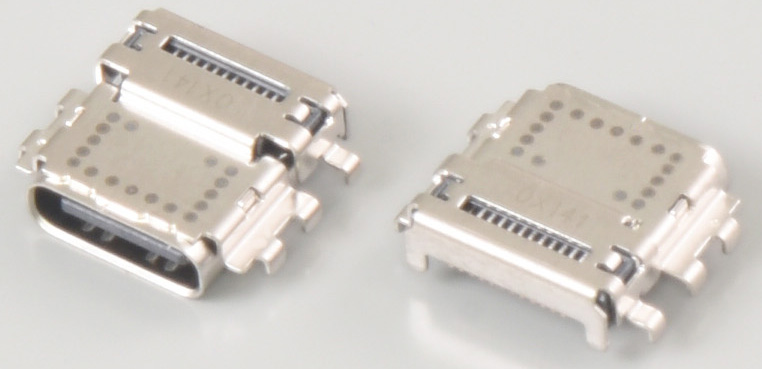

C/H 0.47mm
24極 ミッドマウント
2列SMT
Thunderbolt 4認証品
DX07B024JAA 5067
C/H -0.1mm
24極 ミッドマウント
2列SMT
DX07BD24JJ4 5362
ケーブル
ハーネス
Type-C⇔Type-C
パッシブケーブル80cm長
SPR対応
DX07880B08
P*****
4636

Type-C⇔Type-C
パッシブケーブル100cm長
EPR対応

DX07881B
10******

7919
プラグ
コネクタ(※)
ケーブル接続用
22極
絞り加工シェル
DX07P022FA1 4025

※レセプタクルとプラグコネクタは、USB PD EPR(最大240W(5A/48V))にも対応しています

詳細は、こちらのページをご覧ください

「USB Type-Cコネクタソリューション」 ダウンロード

connector solutions for small device

WE CONNECT

ホワイトペーパー ダウンロード

右記のフォームを入力いただきますと、ホワイトペーパー「USB Type-Cコネクタソリューション」(PDF)をダウンロードいただけます。



このフォームを送信することで、弊社のプライバシーポリシー
のに同意したことになります。 弊社に登録された個人情報宛てに、弊社よりお客様に無料情報を送付する場合があります。

このページに記載されている内容は、発表日時点の情報です。 ご覧になった時点で、内容が変更になっている可能性がありますのであらかじめご了承ください。


※USB4®, USB Type-C®とUSB-C®は、USB-IF(USB Implementers Forum, Inc.)の商標です。
※Thunderbolt™ は、Intel Corporationの商標です。
