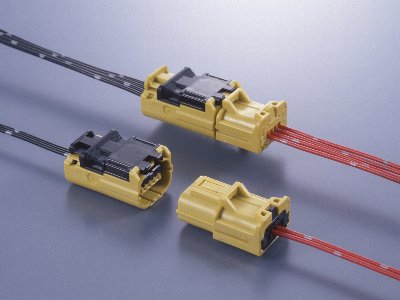

MX36 シリーズ

エアバッグ用完全嵌合防水中継コネクタ

自動車エアバッグ用に開発された小型防水中継コネクタです。コネクタが完全に嵌合していないと、コイルスプリングの反発力によりコネクタどうしが離れて、接触しない構造になっています。(機械式完全嵌合方式)また、コネクタ嵌合部のシーリングゴムと電線部のグロメットゴムにより防水構造をとっています。

仕様書

テストレポート

特長

  • エアバッグ用に開発された信頼性の高い小型防水完全嵌合コネクタ
  • コネクタが完全に嵌合してロックがかからないと、コイルスプリングの反発力によりコネクタどうしを離し、コンタクトを接触させなくする。
  • 嵌合部のシーリングと電線部のグロメットで防水構造をとる
  • コイルスプリングの反発力による明瞭なロック感触が得られる
  • ピンコネクタにショート端子を設定し、静電気による電流が流れることを防止
  • フロントキャップ(リテーナ)により、コンタクトの半挿入を検知

用途

自動車エアバッグ

製品情報

カタログ

一般仕様

極数 2, 4
耐電圧 AC 1000 Vr.m.s. (1分間)
絶縁抵抗 100 MΩ以上
接触抵抗 5 mΩ以下 (初期)
使用温度範囲 -40 ℃ to +105 ℃
適用電線 AVSS 0.5, AVSSC 0.5f, AVSSX 0.5f, TVSSX 0.5f
