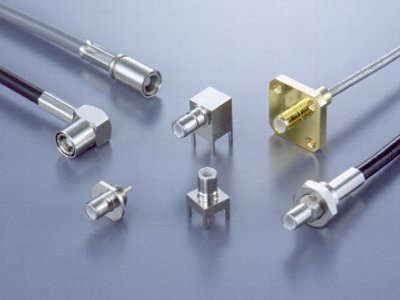

SMB シリーズ

DC-3GHz対応 プッシュオン結合式

SMBシリーズは、汎用規格(IEC60169-10)をベースにした、プッシュオン結合タイプの小型同軸コネクタです。 高周波信号の伝送および機器内の高密度実装に対応する、パネル対ケーブル、プリント基板対ケーブル接続用コネクタです。 適用周波数は3GHzまでで、V.S.W.R.(Voltage Standing Wave Ratio)が1.2以下の高性能型です。 軽量・小型で堅牢構造です 接続の安定性および高周波性能に優れた高信頼構造で 嵌合保持は、確実で安定した接続状態が得られます

仕様書

テストレポート

特長

  • DC-3GHz対応 プッシュオン結合式

用途

移動体通信基地局、各種通信機器、電子計測器

一般仕様

特性インピーダンス 50 Ω
適用周波数 DC to 3 GHz
耐電圧 AC 500 Vr.m.s. (1分間)
絶縁抵抗 500 MΩ以上 (DC 250V)
接触抵抗 中心コンタクト: 5 mΩ以下,、外部コンタクト: 2.5 mΩ以下
電圧定在波比 (V.S.W.R.) 1.2 以下 (DC to 3 GHz)
適合ケーブル 1.5D-V, 1.5D-W, UT85
