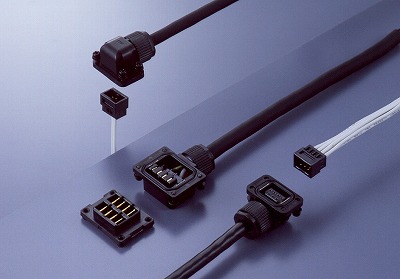

JN6 シリーズ

小型 防水コネクタ

JN4、JN5シリーズに続き、小型サーボモータ用として、JN6シリーズを開発しました。 電源4極用、ブレーキ2極用、エンコーダ7極用を揃え、全て180º方向が反転可能です。

カタログ

仕様書

テストレポート

特長

  • オールプラスチック
    軽量、ローコスト
  • 小型、低背
    プラグ全長: 28mm、プラグ高さ: 11.4mm (4極)
  • レセプタクル取付
    4極: モータ本体へモールドイン取付
    2極, 7極: モータ本体へ圧入取付
  • 結線方法
    4極レセプタクルは基板スルーホール
    4極プラグ、2極、7極は全て圧着
  • 堅固な嵌合
    4ヶ所のねじ止めによる確実な嵌合固定
  • 防水性能
    IP67
  • ケーブル引出
    ケーブル引出方向は2方向(180º)選択可能

用途

小型サーボモータ

製品情報

カタログ

一般仕様

極数 4 極: 電源用
2 極: ブレーキ用
7 極: エンコーダ用
定格電流 4 極: 7 A/コンタクト 以下
2 極: 1 A/コンタクト 以下
7 極: 1 A/コンタクト 以下
定格電圧 4 極: AC 200 Vr.m.s.
2 極: AC 100 Vr.m.s.
7 極: AC 100 Vr.m.s.
耐電圧 4 極: AC 1,500 Vr.m.s.
2 極: AC 500 Vr.m.s.
7 極: AC 500 Vr.m.s.
絶縁抵抗 1,000 MΩ以上 (DC 500V)
防水性能 IP67 (コネクタ嵌合時)
使用温度範囲 -40 ℃ to +125 ℃
結線仕様 4 極 レセプタクル: アングルスルーホール
4 極 プラグ: 圧着 (AWG #22 to #18)
2 極: 圧着 (AWG #28 to #22)
7 極: 圧着 (AWG #28 to #22)
プラグ適用ケーブル 4 極: ケーブル外径 6 ± 0.5 mm
2 極: ケーブル外径 5 ± 0.5 mm
7 極: ケーブル外径 5 ± 0.5 mm

製品サンプルについて

製品サンプルについて、お取引頂いております当社コネクタのご購入窓口へご相談下さい。
※お取引のご購入窓口がない場合は、お電話・Faxまたはフォームよりお問い合わせ下さい(販売店窓口をご案内致します)。

コンタクト区分 コンタクト品名 手動式圧着工具 適用電線 備 考
AWG No. 被覆外径
ピン JN6-24P-C1-10000 CT150-4-JN6-1 #24 to #22 0.8 to 1.3 mm
JN6-24P-C2-10000 CT150-4-JN6-2 #28 to #26 0.7 to 1.2 mm
ソケット LY10-C1-A1-10000 CT150-4-LY1 #24 to #22 0.8 to 1.3 mm
LY10-C2-A1-10000 CT150-4-LY2 #28 to #26 0.7 to 1.2 mm
ST-JN5-S-C1B-2500-(A534G) CT160-3-JN5 #22 to #18 1.3 to 1.8 mm
