イーサネット対応JK06コネクタ

VG95234規格準拠丸型・防水コネクタ ワンタッチバヨネットロック嵌合式・パネル対電線用・圧着結線式

 近年、鉄道車両機器にイーサネットの導入が進められています。イーサネットの接続には規格で規定された伝送特性を満足するコネクタが要求されますが、鉄道車両に搭載されるには防水性や堅牢性等の耐環境特性に優れた構造が必要です。

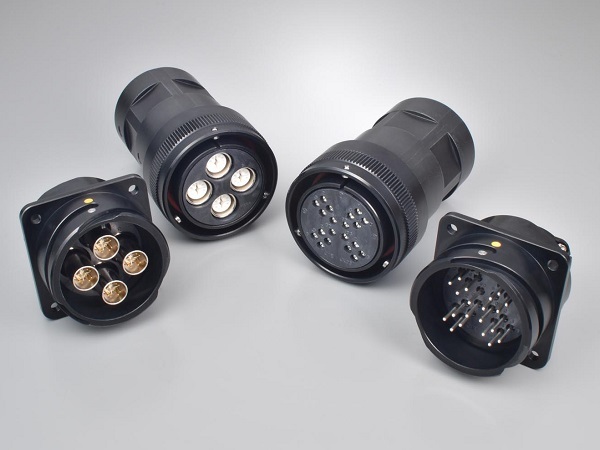

 イーサネット対応JK06コネクタは、堅牢なバヨネット嵌合方式の防水丸型コネクタJK06の外殻に、伝送用規格を満足する配列や専用コンタクトを組込んだ、鉄道車両用イーサネット対応コネクタです。伝送規格の適合条件別に2種類のラインナップがあり、用途に応じて選択可能です。

仕様書

テストレポート

特長

  • 外形・機械的寸法は VG95234規格に準拠
    ※VG95234: ドイツの丸型コネクタ規格 (海外の鉄道用丸型コネクタの主流)
    嵌合はバヨネットロック方式
  • Cat.5、Cat.6Aの通信ネットワーク規格を満足
    Cat.5用
     ISO/IEC 11801/ JIS X5150 接続器具「カテゴリ5」
     ANSI/TIA/EIA-568B.2   接続ハードウェア「カテゴリ5e」
    Cat.6A用
     ISO/IEC 11801/ JIS X5150 接続器具「カテゴリ6A」
     ANSI/TIA-568B.2-10   接続ハードウェア「カテゴリ6A」
  • 保護等級IP67相当の嵌合時防水 (水中1mに24h放置で浸水無)
  • 機能・性能は最近の海外案件で要求の多い規格に準拠
    EN45545-2(2013) EU鉄道車両用防火規格
  • プラグエンドは「コジット対応型」を用意
    プラグエンドにPMA社製コンジットアダプタを接続し、海外の鉄道で主流のコンジットを用いたハーネス加工に対応
  • 環境に配慮した設計・材料選定
    RoHS規制対応
    ハロゲンフリー

製品情報

リンク

カタログ

一般仕様

反射減衰量 Cat.5用: ISO/IEC11801 / JISX5150 接続器具カテゴリ5(Cat.5)に適合
Cat.6A用: ISO/IEC11801 / JISX5150 接続器具カテゴリ6A(Cat.6A)に適合
挿入損失 Cat.5用: ISO/IEC11801 / JISX5150 接続器具カテゴリ5(Cat.5)に適合
Cat.6A用: ISO/IEC11801 / JISX5150 接続器具カテゴリ6A(Cat.6A)に適合
近端漏話減衰量 Cat.5用: ISO/IEC11801 / JISX5150 接続器具カテゴリ5(Cat.5)に適合
Cat.6A用: ISO/IEC11801 / JISX5150 接続器具カテゴリ6A(Cat.6A)に適合
遠端漏話減衰量 Cat.5用: ISO/IEC11801 / JISX5150 接続器具カテゴリ5(Cat.5)に適合
Cat.6A用: ISO/IEC11801 / JISX5150 接続器具カテゴリ6A(Cat.6A)に適合
耐電圧 Cat.5用: AC 1550 Vr.m.s. 1分間
Cat.6A用: AC 500 Vr.m.s. 1分間
絶縁抵抗 Cat.5用: 5000 MΩ 以上
Cat.6A用: 1000 MΩ 以上
高温高湿 温度: 40 ℃
相対湿度: 95 %
印加時間: 21 日間
正弦波振動 周波数: 10 to 100 Hz 加速度: 19.6 m/s2、時間: 15 分/サイクル (10→100→10 Hz) を各軸2時間、計4時間
耐久振動 ランダム振動 各軸 5h 印加 × 3軸
加速度 上下: 7.9 m/s2 左右: 3.5 m/s2 前後: 5.5 m/s2
防水性 (嵌合時) IP67 以上
温度衝撃 温度範囲: -40 ℃ to +100 ℃、5 サイクル
繰返し動作 (寿命) 嵌合離脱: 500 回
腐食 (塩水噴霧) 塩水濃度:5 %
試験槽温度:35 ℃
試験時間: 500 h
耐衝撃性 衝撃力: 294 m/s2
半正弦波18ms
高温耐久性 温度: 125 ℃
放置時間: 96 h
耐オゾン 濃度: 200 ± 20 pphm
曝露時間: 24 h
