基板対基板フローティングコネクタ 「MA01」シリーズにフローティング量を拡大した新規バリエーションを拡充
2023年4月18日

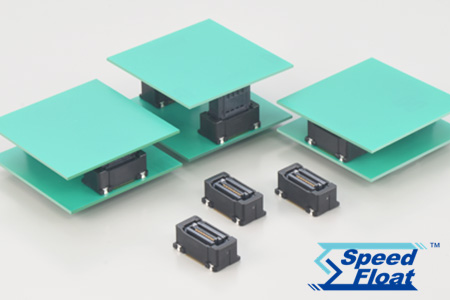

日本航空電子工業は、内装用フローティングタイプ基板対基板コネクタ「MA01」シリーズにフローティング量を拡大したバリエーションを追加し、販売を開始いたしました。
概 要
高機能化に伴い情報処理スピードの高速化が進む車載市場と産機市場に対し、当社は10GBASE-KR（*1）、PCIe Gen3（*2）相当である8Gbpsを超える高速伝送と、独自の2点接点構造による高い接触信頼性を両立した、フローティングタイプ基板対基板コネクタ「MA01」シリーズを開発し、販売してきました。このたび当社は、さらに多様なニーズにお応えするため、フローティング量を従来のXY方向±0.5mmからXY方向±0.8mmに拡大した製品バリエーションを追加しました。フローティング量の増大により、「MA01」シリーズはお客様の生産性向上や基板設計自由度の向上に貢献します。
*1：10GBASE-KR ：IEEE が定めるコンピュータネットワークを構築する通信規格の一つである10ギガビット・イーサネットの中で、機器内のプリント基板間の通信を規定したもの
*2：PCIe Gen3（PCI Express 3.0）：PCI-SIG が定めるコンピュータで使用されるシリアルバス規格の一つで8Gbps対応のもの
※従来品の固定側コネクタと嵌合することにより、11.5mm、13.5mm、21.5mmの嵌合高さバリエーションに対応可能です。
※現状、極数は30極のみご用意しています。他の極数がご入用の際は、お気軽にご相談ください。
特 長
- フローティング可動量 Ｘ方向：±0.8mm、Ｙ方向：±0.8mm
- Z軸方向 ±0.5mmの基板間公差
- ２点接点構造により高接触信頼性を確保
- 接触部はロール面接続により、低挿抜力を実現
- 使用温度範囲 -40℃～+125℃
- 高速伝送対応8Gbps +（10GBASE-KR、PCIe Gen3 相当）
- 大きなガイド形状により優れた嵌合作業性を実現、自動組立嵌合に対応（嵌合誘い込み量： ±1.0ｍｍ）
- 自動実装に対応
- 同一基板上での複数個使いに対応
- 誤嵌合防止キーを搭載
- はんだ接続部の良好な視認性を確保
適用市場
車載機器(ADAS-ECU、ヘッドユニット 等)、FA機器、半導体製造装置、事務機、通信機器、計測機器、放送機器 他一般仕様
| ピッチ | 0.635mmピッチ |
|---|---|
| 極数 | 30極 |
| 嵌合高さ | 11.5mm、13.5mm、21.5mm |
| フローティング可動量 | Ｘ方向：±0.8mm、Ｙ方向：±0.8mm |
| 使用温度範囲 | MA01シリーズ：-40℃～+125℃ ※通電時の温度上昇含む |
| 定格電流 | 0.5A |
| 定格電圧 | AC50V rms. |
材料/仕上
フローティング側コネクタ
| 構成部品 | 材料/仕上 |
|---|---|
| 固定インシュレータ | PA9T |
| 可動インシュレータ | LCP |
| コンタクト | 銅合金／金めっき |
| ホールドダウン | 銅合金／錫めっき |
| キャップ | ステンレス |
この頁に記載されている内容は、発表日時点の情報です。 ご覧になった時点で、内容が変更になっている可能性がありますのであらかじめご了承ください。
