microSD™ EXPRESSカード対応コネクタ「ST51シリーズ」を販売開始

2025年7月16日

日本航空電子工業は、大容量データを高速に読み書きできる新規格の記録媒体「microSD EXPRESSカード」に対応したプッシュ-プッシュタイプコネクタ「ST51シリーズ」を開発し、販売を開始いたしました。

microSD EXPRESSカード対応コネクタ

概要

近年、ICT機器の発展により、電子データの大容量化が進む中で、映像記録や外部ストレージとして、従来のmicroSDカードの高速データ転送規格UHS-Ⅰ/UHS-Ⅱと比べ、さらに高速なデータ転送を実現したmicroSD EXPRESSカードの需要が高まることが見込まれています。
このような背景のもと、当社はmicroSD EXPRESSカード対応のプッシュ-プッシュタイプコネクタ「ST51シリーズ」を開発し、販売を開始しました。本製品は、当社従来製品で実績のあるプッシュ-プッシュコネクタのメカニカルロック機構(*1)や多点ホールドダウン構造(*2)を継承して、カードロック性能や堅牢性を維持しつつ、専用の高速通信用端子を追加しmicroSD EXPRESS規格に準拠した大容量の高速データ通信を可能にしました。
さらに、ホールドダウン構造にEMC対策と放熱対策を講じることで、高速伝送時の課題に対処しながらも、基板搭載時の占有面積は従来品と同等レベルを保っています。また、microSD EXPRESSカードだけでなく、UHS-Ⅰ及びUHS-Ⅱ規格のカードとの互換性も確保(*3)しており、さまざまな用途でご使用いただけます。

  • メカニカルロック機構:「ストッパー」と「ロック」という部品により機械的にロックする機構。振動や衝撃に強い
  • 多点ホールドダウン構造:基板への固定補強用金具により堅牢性、EMC対策、放熱効果がある
  • UHS-Ⅱカード嵌合時の通信速度は、UHS-Ⅰになります

microSD カード比較

  UHS-Ⅰ UHS-Ⅱ EXPRESS
ピンレイアウト UHS-Ⅰのピンレイアウト図 UHS-Ⅱのピンレイアウト図 EXPRESSのピンレイアウト図
対応コネクタ ST12シリーズ 他 ST50シリーズ ST51シリーズ

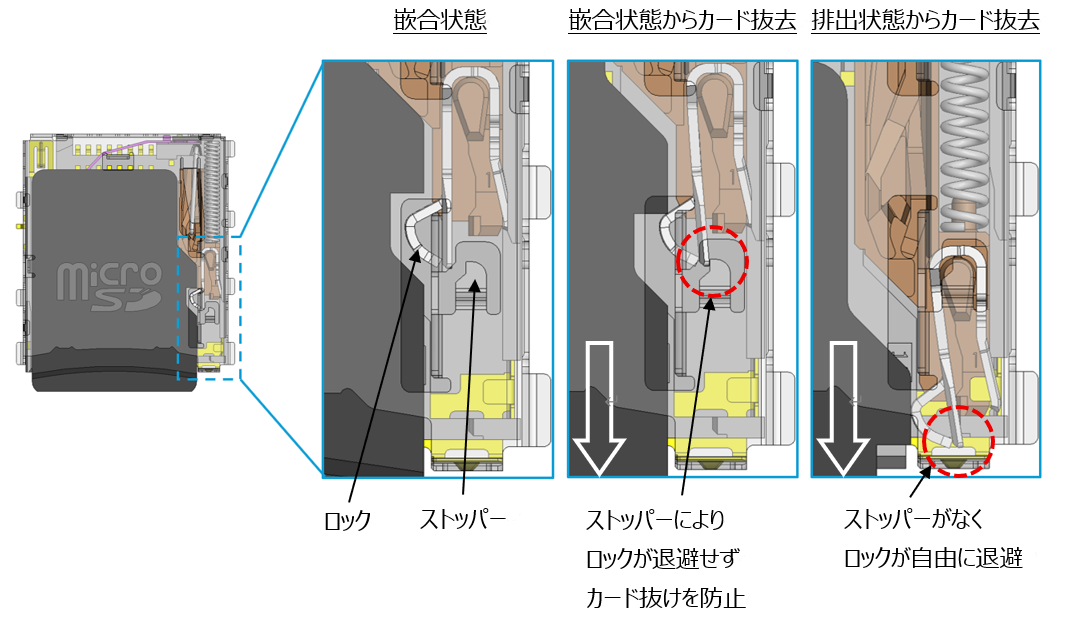

メカニカルロック機構

メカニカルロック機構の説明

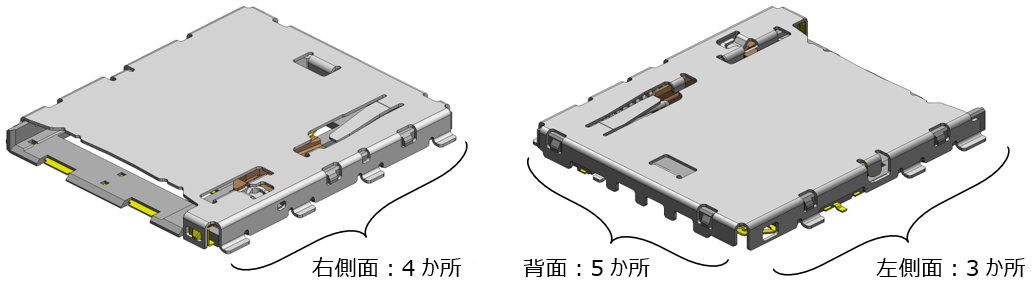

多点ホールドダウン構造

多点ホールドダウン構造の説明

特長

  • SDA(*4)で規格化されたmicro SD EXPRESSカード用プッシュ-プッシュタイプのコネクタ
  • PICe®3.0×1をサポート
  • 高さ1.4mm×幅14.6mm×奥行き15.95mm (カードを含んだ奥行寸法17.37mm)、従来品と同等レベルを維持
  • プッシュストローク:0.7mm、カードイジェクト量:3.18mm、良好な操作性を確保
  • カード検出スイッチ付き(D-SW):ノーマルオープンタイプ
  • 多点ホールドダウンによる堅牢性、EMC対策、放熱性
  • メカニカルロック構造

*4:SDA SD Association(SDメモリカード規格を策定する規格標準化団体)

適用市場

スマートフォン、タブレットPC、ドローン、ドライブレコーダー、アクションカメラ、ゲーミング端末、ノートPC、AR/VRヘッドセット、その他小型携帯機器及びストレージを有する機器全般

一般仕様

極数 17極+2極(スイッチ)
接触抵抗 信号端子:100mΩ以下(初期)
耐電圧 AC500Vr.m.s. 1分間
絶縁抵抗 1,000MΩ以上(初期)
挿抜寿命 5,000回
使用温度範囲 -25℃~+85℃
定格電流 1A 以下
定格電圧 10V 以下

材料/仕上

構成部品 材料 材料/仕上
信号コンタクト 銅合金 ニッケル上金めっき(接触部)
ニッケル上金めっき(基板実装部)
ハウジング 合成樹脂 -
カバー ステンレス鋼 ニッケル上金めっき(基板実装部)
イジェクトバー 合成樹脂 -
ディテクションスイッチ 銅合金 ニッケル上金めっき(接触部)
ニッケル上金めっき(基板実装部)
ロック ステンレス鋼 -
スプリング ステンレス鋼 -
カムフォロワー ステンレス鋼 -
  • microSD™はSD Associationの商標です。
  • PCIeはPCI-SIGの商標です。
